La distribution des courants forts s’effectue par des câbles de section adaptée à la puissance assignée. L’installation se répartit entre plusieurs circuits : d’éclairage, de prises de courant, indépendants ou spécialisés.
Par habitation
La norme NF C 15-100 définit un nombre minimal de circuits d’éclairage en fonction de la superficie du logement.
- Inférieure ou égale à 35 m² : 1 circuit.
- Supérieure à 35 m² : 2 circuits.
Ces circuits desservent des foyers lumineux fixes : appliques, plafonniers, suspensions.
- Ils ne peuvent comporter plus de 8 points d’utilisation, y
compris les prises commandées (par interrupteurs).
L'alimentation se fait en 3 fois 1.5 mm² : phase ou ligne (L), neutre et terre.
Points fixes par pièce
Séjour, cuisine et chambres : la norme impose 1 point
d’éclairage au plafond.
- En cas d’impossibilité technique, la pose au plafond peut
être remplacée par 2 appliques murales ou 2 prises
commandées.
Dans la salle de bains : plafonnier ou applique au choix.
- Idem dans les WC et les espaces d’une surface supérieure
à 4 m² (autres zones réglementées).
Un point d'alimentation (boîte de connexion…) équivaut à
un point d'utilisation.
- Peu importe le nombre d'ampoules que peut recevoir
le luminaire branché dessus.

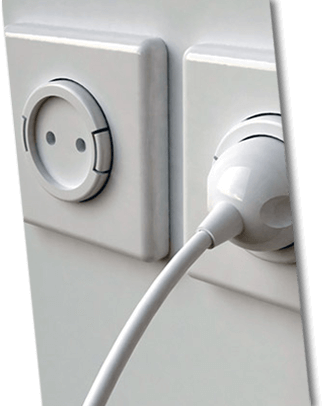

Pour identifier une prise de courant, on parle de socle. Comme pour l’éclairage, la norme limite le nombre à 8 par circuit.
Séjour : 1 prise 2 + P/16 A tous les 4 m² de surface,
5 au minimum.
Cuisine : 6 dont 4 au-dessus du plan de travail.
- Si la surface est égale ou inférieure à 4 m², 3 socles de prises
peuvent suffire.
Salle de bains : 1 dans le volume 3, à hauteur du plan de toilette.
Autres zones : 1 si surface supérieure à 4 m².
Lignes non spécialisées
Pour un circuit de 5 prises, des câbles d’alimentation en 1.5 mm² peuvent suffire.
Il faut une section de 2,5 mm² pour alimenter 6 à 8 prises.

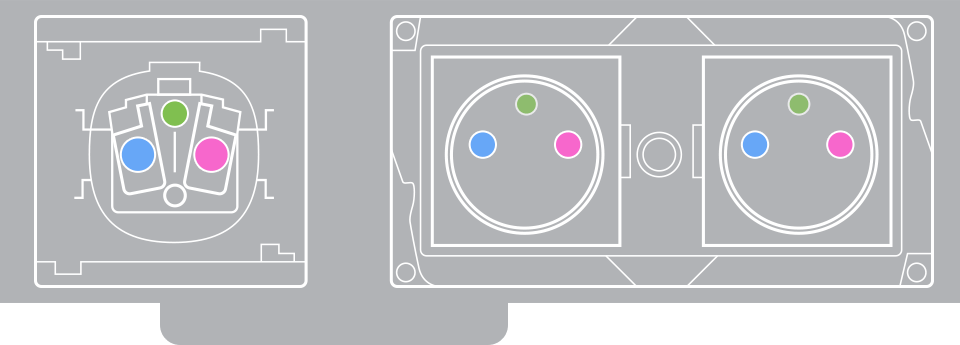

Le neutre se raccorde communément sur la borne gauche du
mécanisme, la broche de terre étant située en haut.
Lignes spécialisées
Un logement doit comprendre au moins 4 circuits spécialisés, chacun réservé à un équipement indépendant :
- 3 avec socle de prise de 16 A pour alimenter des appareils du type lave-linge, lave-vaisselle,
four, congélateur.
- 1 boîte de connexion ou prise 32 A pour une cuisinière ou une plaque de cuisson
(20 A en triphasé).
D’autres circuits spécialisés sont à prévoir pour les équipements suivants :
- chauffe-eau,
- chaudière,
- pompe à chaleur,
- réseau de radiateurs électriques,
- sèche-serviettes de salle de bains,
- système d’alarme filaire,
- VMC individuelle,
- volets roulants, etc.

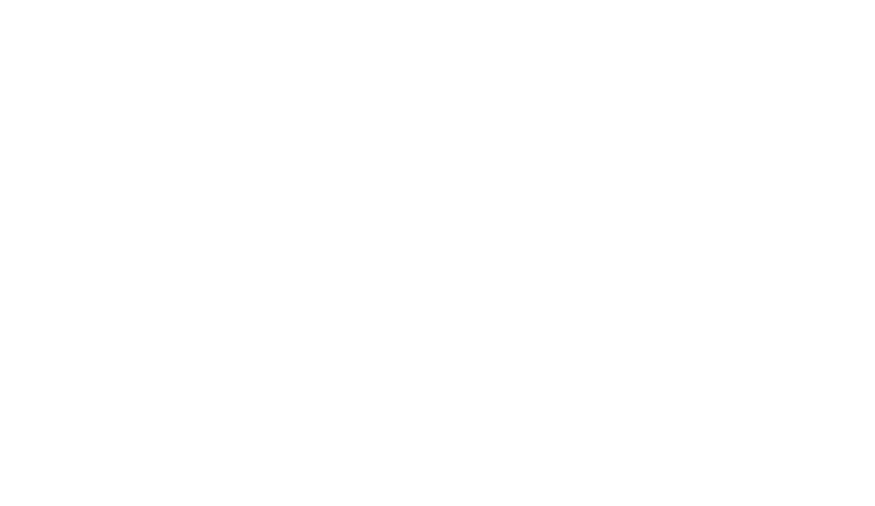

Protection des circuits
Chaque circuit doit être protégé individuellement contre les surintensités.
Les dispositifs utilisés, coupe-circuits ou disjoncteurs divisionnaires, coupent le courant en cas :
- de court-circuit (contact phase et neutre),
- de surchauffe des câbles (puissance de consommation excessive).
Cas d'une voiture éléctrique
Une voiture électrique peut se recharger exceptionnellement à partir d’une prise standard 2 P+T.
- Charge maxi : 1.8 kW
- Charge complète en 12 heures.
Pour les recharges quotidiennes, 2 possibilités en maison individuelle :
1er niveau : prise murale renforcée 2 P+T, IP 66.
- Branchement au moyen du cordon livrée avec le véhicule et
d’une fiche adaptée à celui-ci.
- Puissance de charge : 3.2 kW maxi.
- Durée : environ 7 heures.
2ème niveau (mode 3) : borne spéciale équipée d’une prise
renforcée 2 P+T et d’une prise de sécurité type « EV Plug » à 7 roches.
- Puissance de charge : 3.7 kW maxi.
- Durée : environ 6 heures.

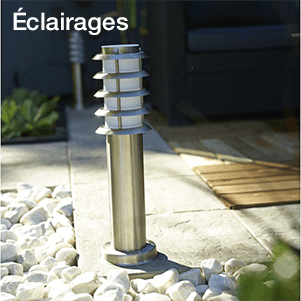

Éclairages
La norme exige 1 point lumineux fixe à
chaque entrée, principale ou
secondaire.
- 1 point d’éclairage est recom-
mandé à proximité du garage.
- L’alimentation est possible depuis
un circuit d’éclairage intérieur.
Points d'alimentaion
Installez au moins 1 prise de courant 2 P+T,
non spécialisée, pour brancher vos outils de
jardin électriques.
Si la pose de stores bannes est envisagée,
prévoyez les points d’alimentation
correspondants.
- Câblage en 1.5 mm² (2 P+T), par circuit
indépendant.
Points de réglement
Si vous voulez répartir dans le jardin plusieurs prises
de courant, points d’éclairage (bornes,
projecteurs…), respectez les règles d’installation
des réseaux enterrés. Idem pour l’alimentation d’un
automatisme de portail éloigné de la maison.
Appareillage étanche de rigueur (commandes, prises,
rallonges électriques) ou de classe II (luminaires) !
